DESK 1

Diversidad con estilo

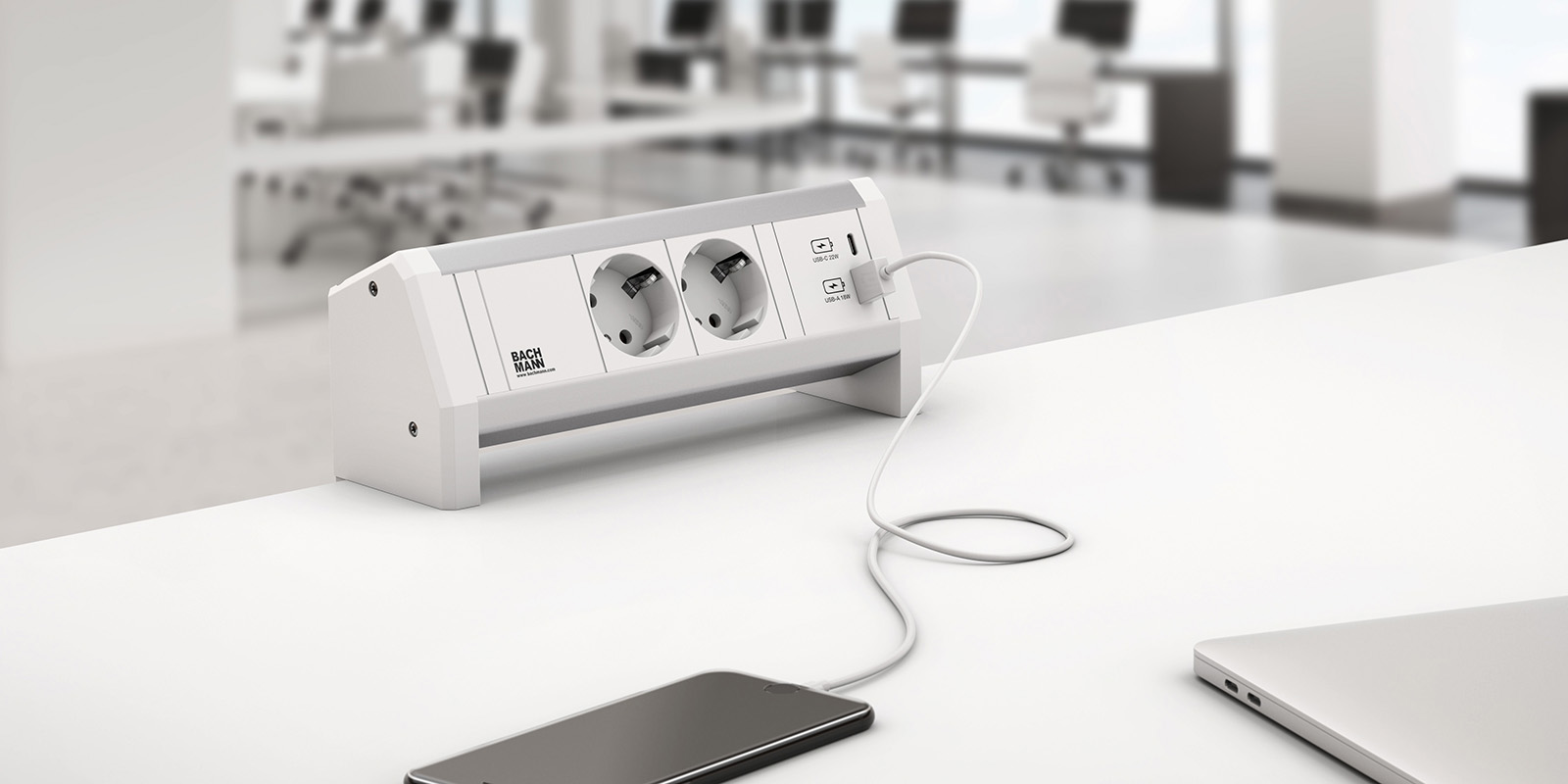

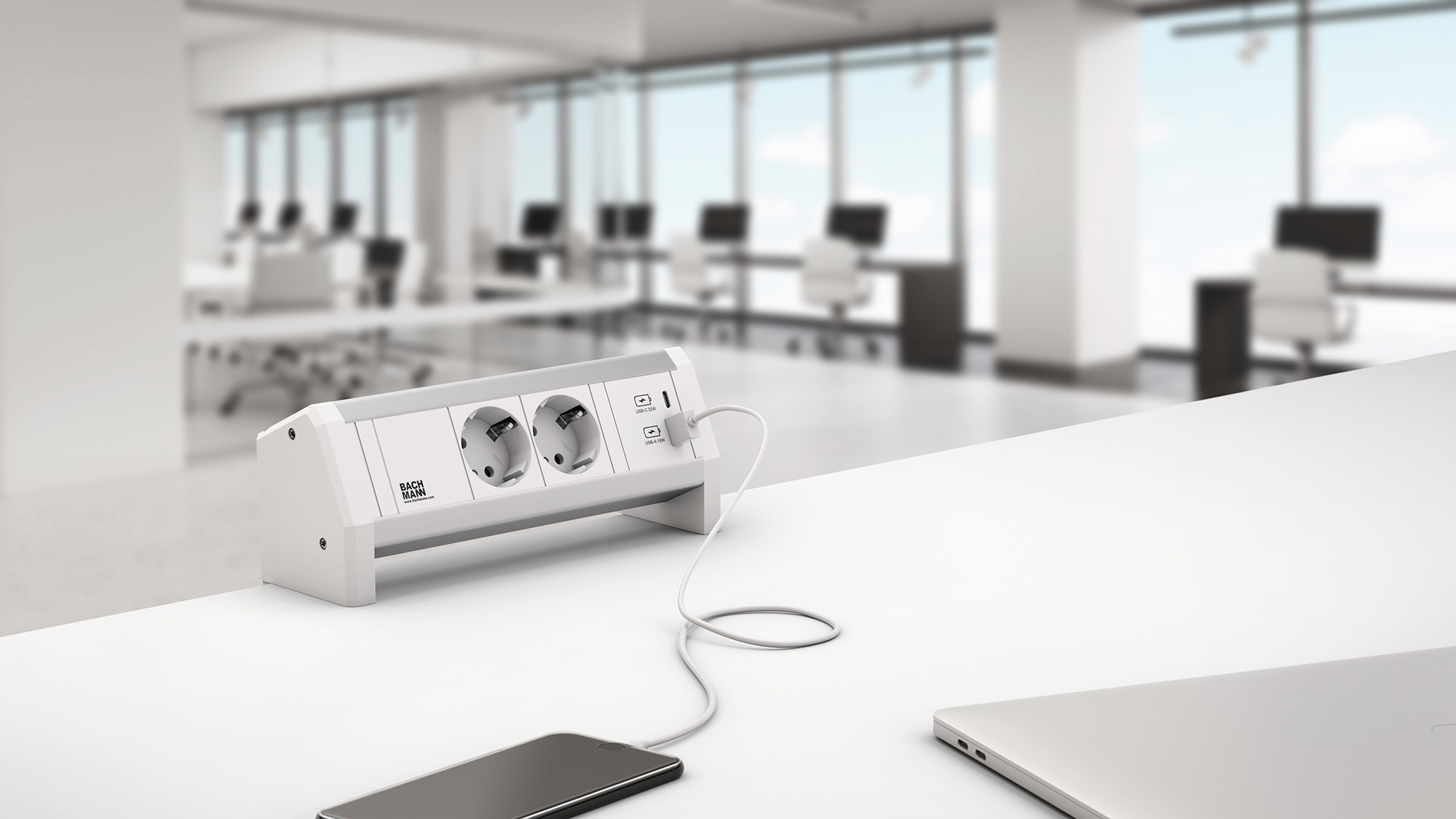

DESK 1 en la zona de oficinas

DESK 1 en la zona de oficinas

Aplicación global flexible
Con fijación o colocación libre
Equipamiento personalizado

DESK 1 crea condiciones óptimas para la gestión de datos, medios y energía allí donde estas conexiones se utilizan de forma flexible. DESK 1 se utiliza por ejemplo en el hogar, en salas de reuniones, en la oficina en casa o cuando se comparten lugares de trabajo (desk sharing o compartición de escritorio). El diseño modular de la regleta de caja de enchufes permite el equipamiento individual en fábrica de forma exacta con las conexiones de comunicación y suministro que se precisan para la correspondiente aplicación. Así, en la conexión de corriente pueden elegirse tanto el sistema enchufable flexible Wieland como líneas de conexión fija.

Las conexiones de datos están equipadas por defecto con adaptadores, aunque también pueden ejecutarse con un cable de conexión fija.

Datos técnicos

Dimensiones

a partir de 189x74x93 mm

Estructura

varias posibilidades de montaje. Accesorios disponibles para distintas opciones de montaje.

Material

perfil de aluminio oxidado electrolíticamente enchufe: plástico

cromo mate

DESK 1

Unidades de toma de corriente DESK 1, sin cable

Perfil de aluminio oxidado electrolíticamente

Componentes de plástico blanco similar a RAL9010 | Entrada de corriente: GST18 | Salida de corriente: GST18

902.0292

35°

228 x 74 x 93 mm

Componentes de plástico blanco similar a RAL9010 | Entrada de corriente: GST18 | Salida de corriente: GST18

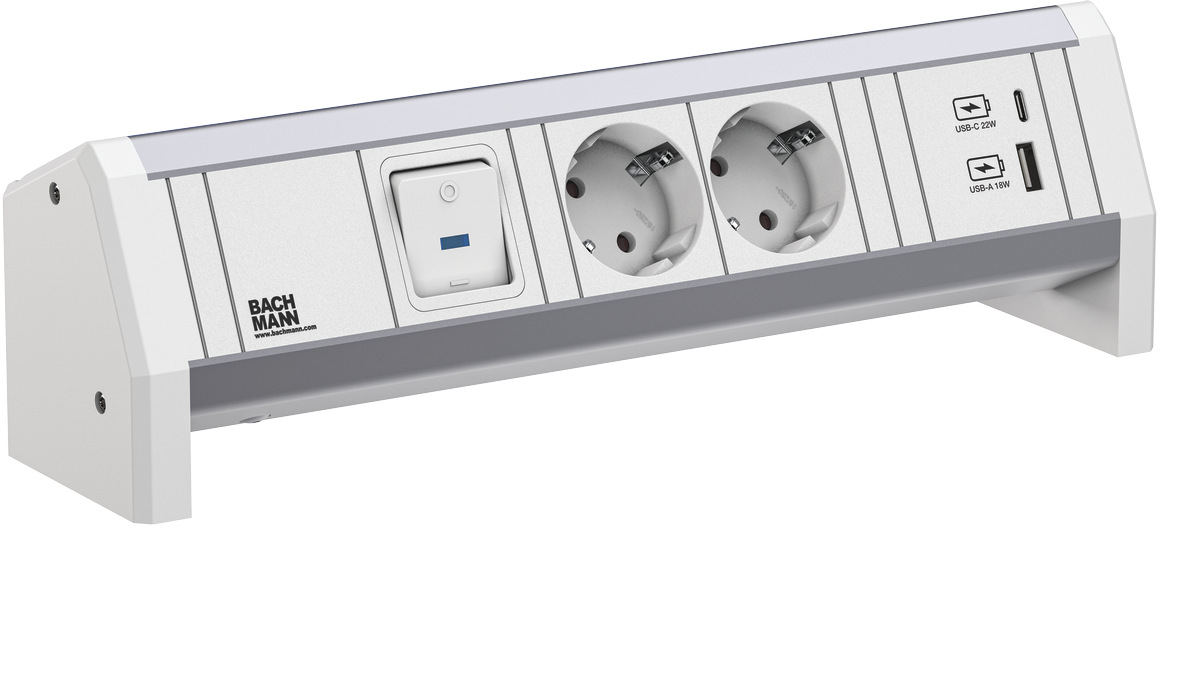

902.0291

35°

A&C 22W

301 x 74 x 93 mm

Componentes de plástico blanco similar a RAL9010 | Entrada de corriente: GST18 | Salida de corriente: GST18

902.0293

35°

A&C 22W

290 x 74 x 93 mm

Componentes de plástico blanco similar a RAL9010 | Entrada de corriente: GST18 | Salida de corriente: GST18

902.0290

35°

A&C 22W

249 x 74 x 93 mm

Componentes de plástico blanco similar a RAL9010 | Entrada de corriente: GST18 | Salida de corriente: GST18

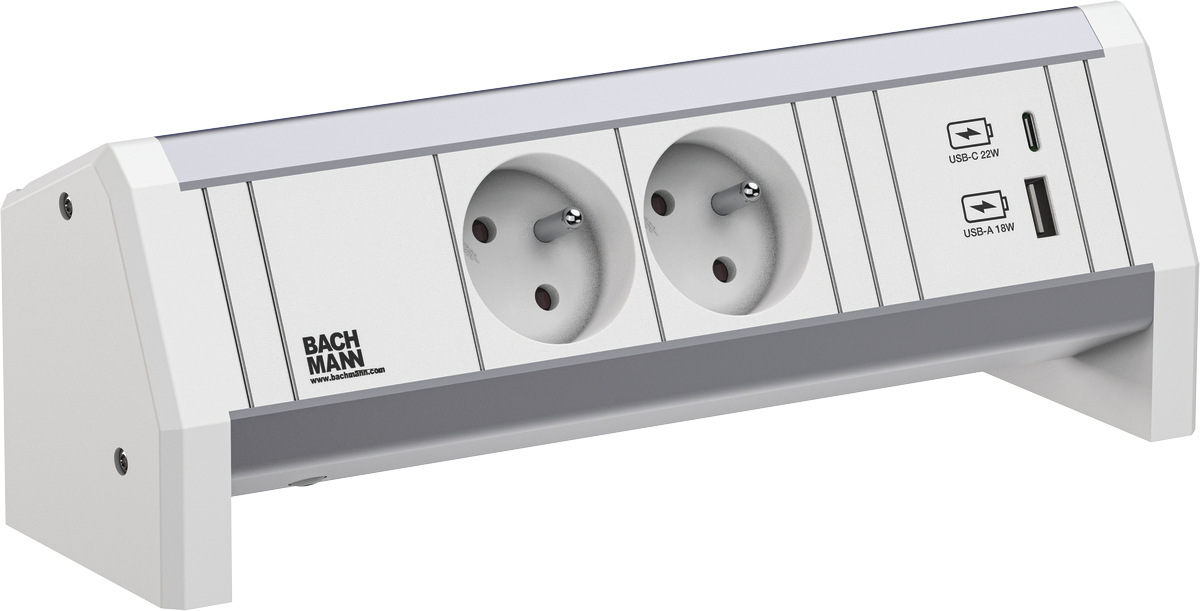

902.0295

35°

A&C 22W

248 x 74 x 93 mm

Componentes de plástico blanco similar a RAL9010 | Entrada de corriente: GST18 | Salida de corriente: GST18

902.0312

2 (T13)

0°

A&C 22W

254 x 74 x 93 mm

Componentes de plástico blanco similar a RAL9010 | Entrada de corriente: GST18 | Salida de corriente: GST18

902.0300

35°

A&C 22W

253 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.1206

35°

366 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.032

35°

336 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

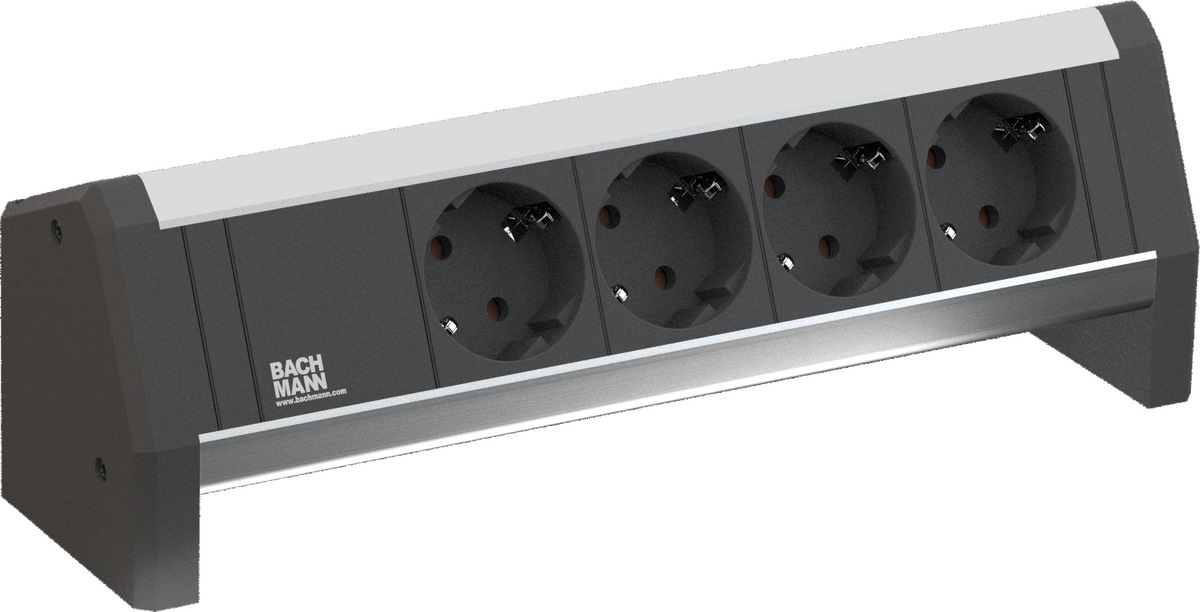

902.0049

35°

271 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.003

35°

409 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.002

35°

366 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.001

35°

324 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.0111

35°

A/A 15W

324 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.000

35°

281 x 74 x 93 mm

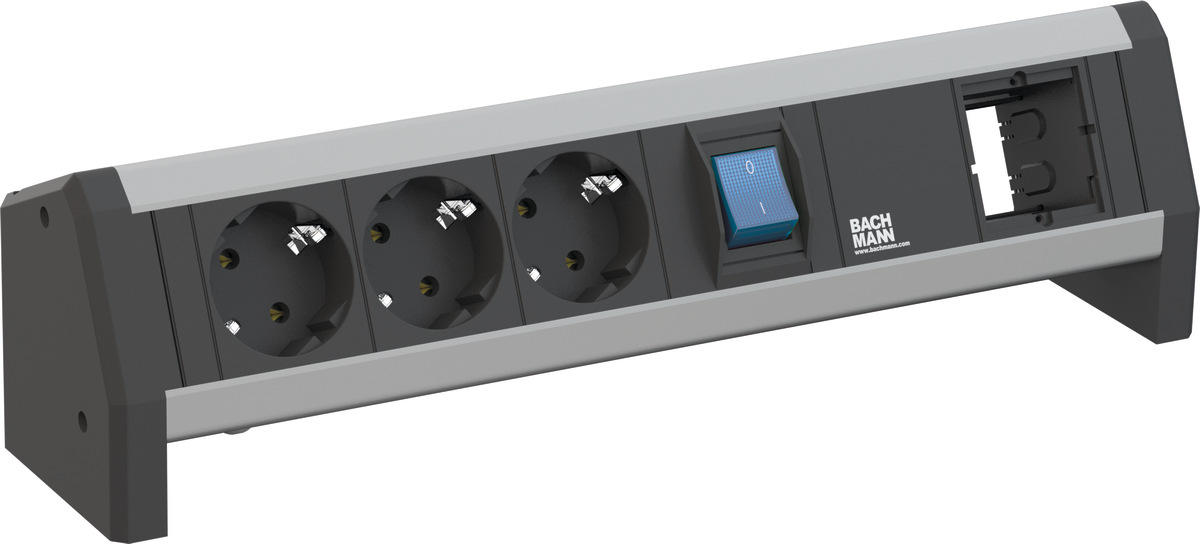

Entrada de corriente: GST18 | Salida de corriente: GST18

902.017

35°

324 x 74 x 93 mm

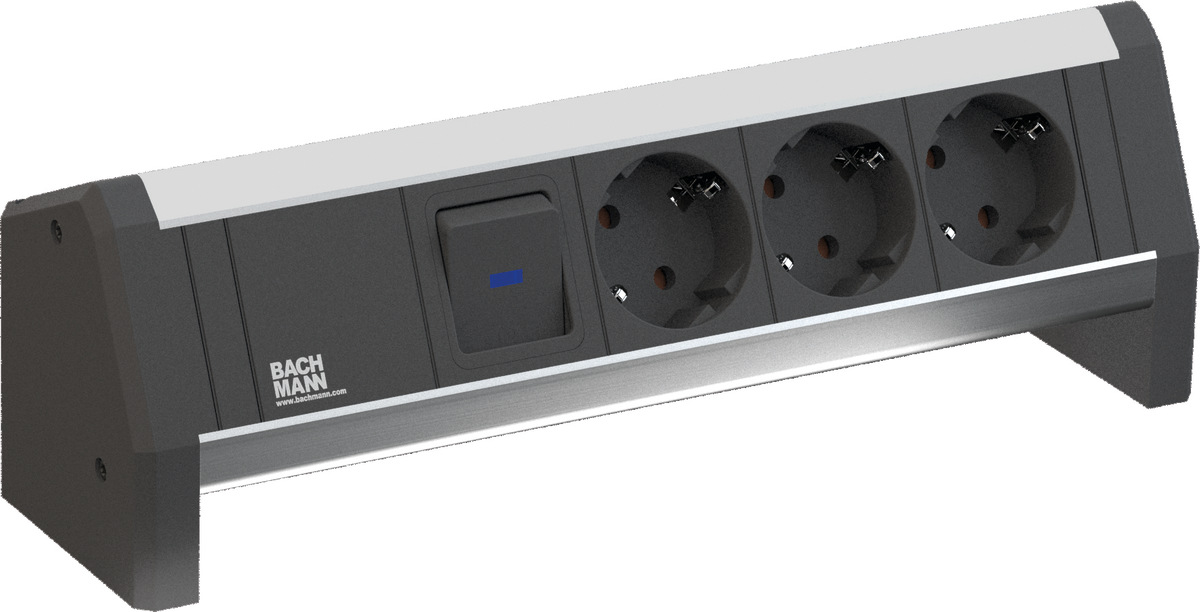

Entrada de corriente: GST18 | Salida de corriente: GST18

902.0050

35°

271 x 74 x 93 mm

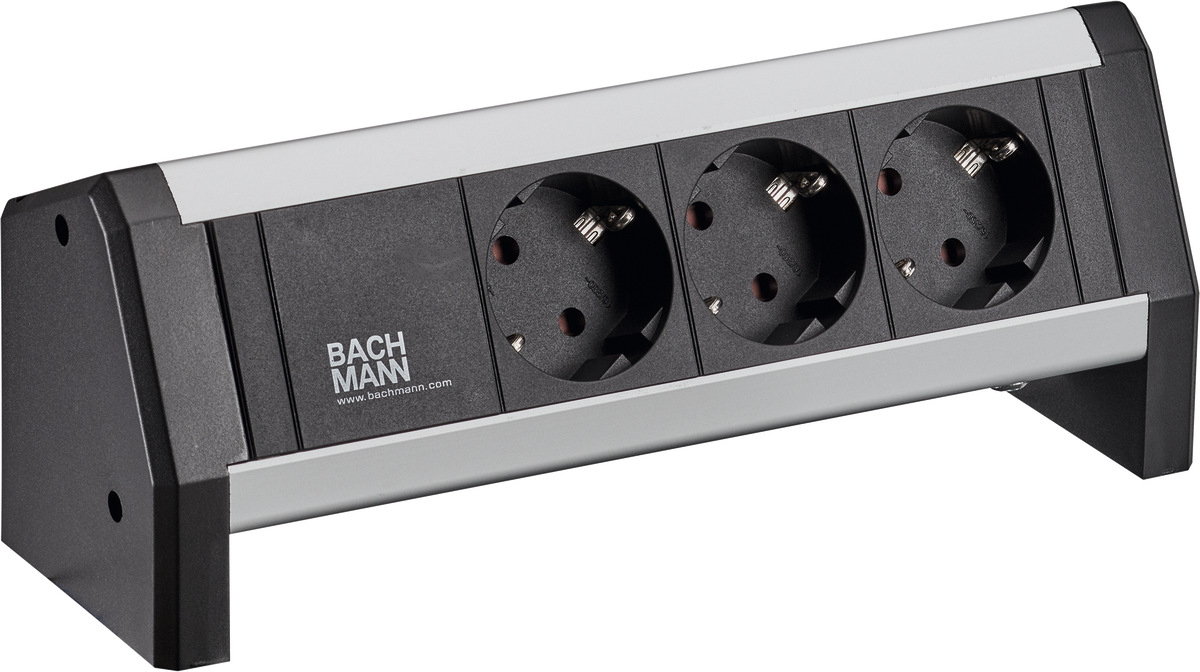

Entrada de corriente: GST18 | Salida de corriente: GST18

902.0048

35°

229 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.0183

35°

A/A 15W

324 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.0814

35°

A&C 22W

292 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

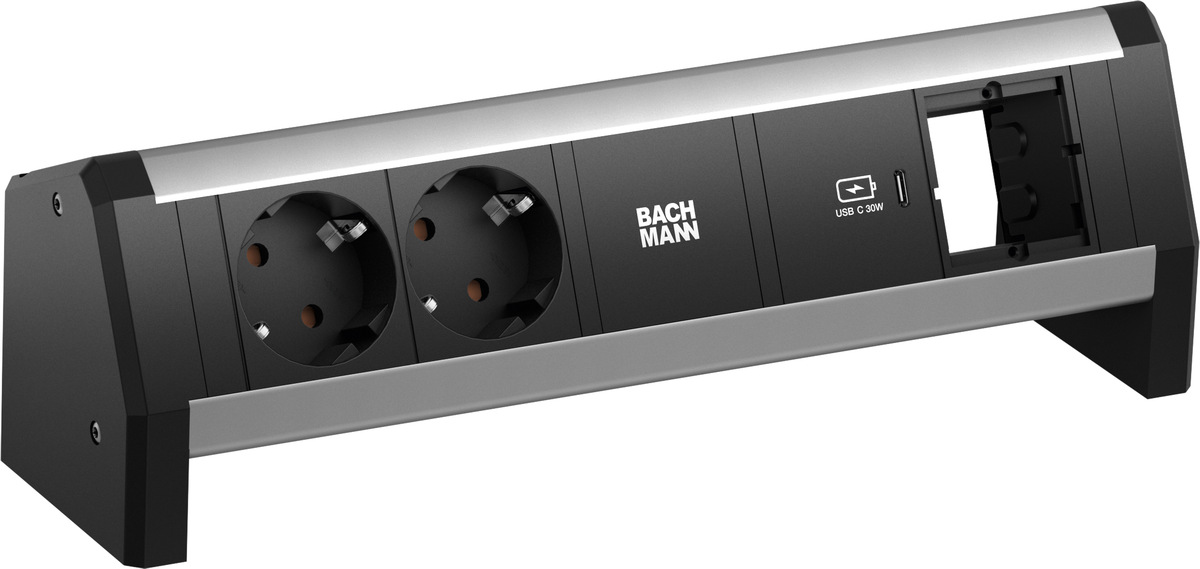

902.0815

35°

C 30W

271 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.0182

35°

A/A 15W

324 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.0811

35°

A&C 22W

249 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.0812

35°

C 30W

249 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

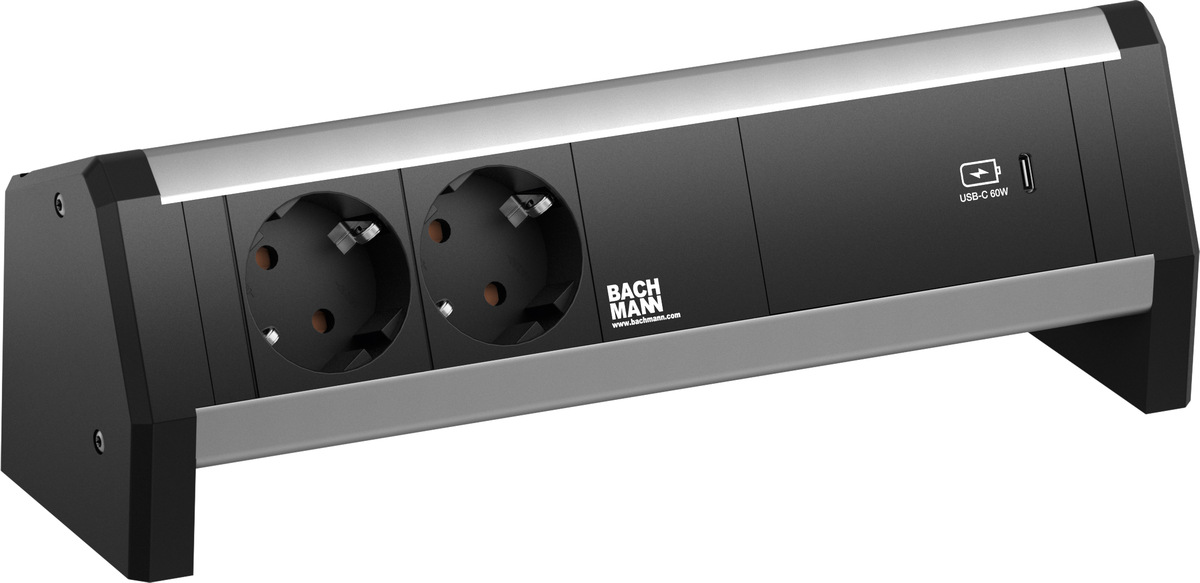

902.0813

35°

C 60W

271 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

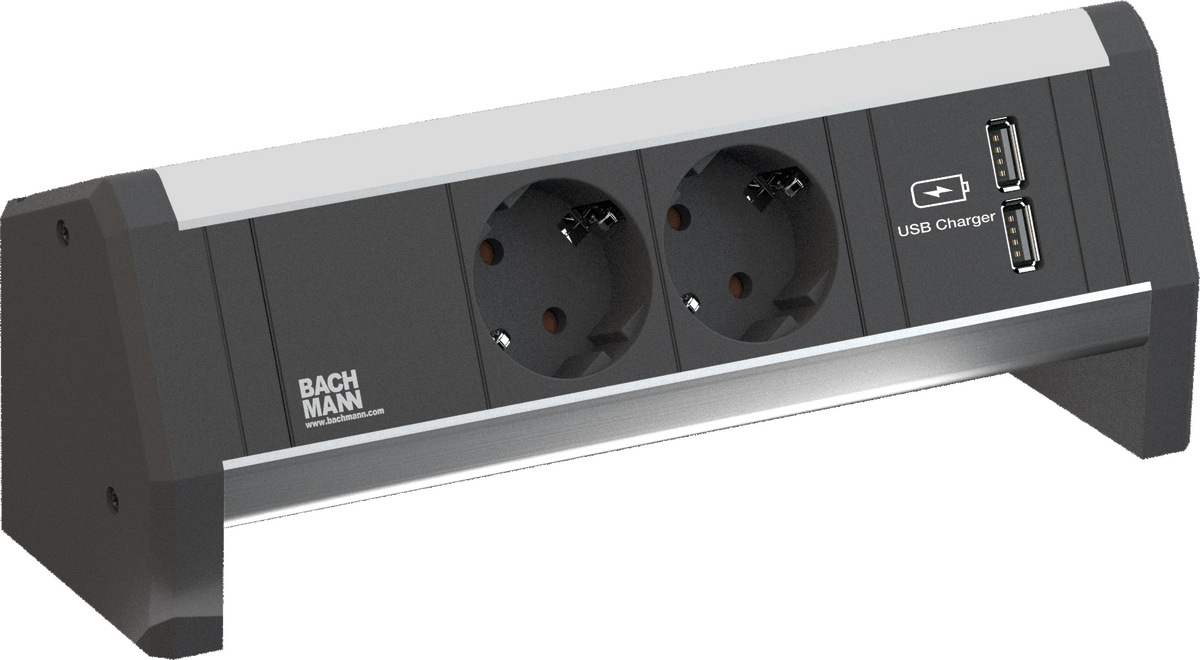

902.0192

35°

A/A 15W

281 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.011

35°

281 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.065

35°

241 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

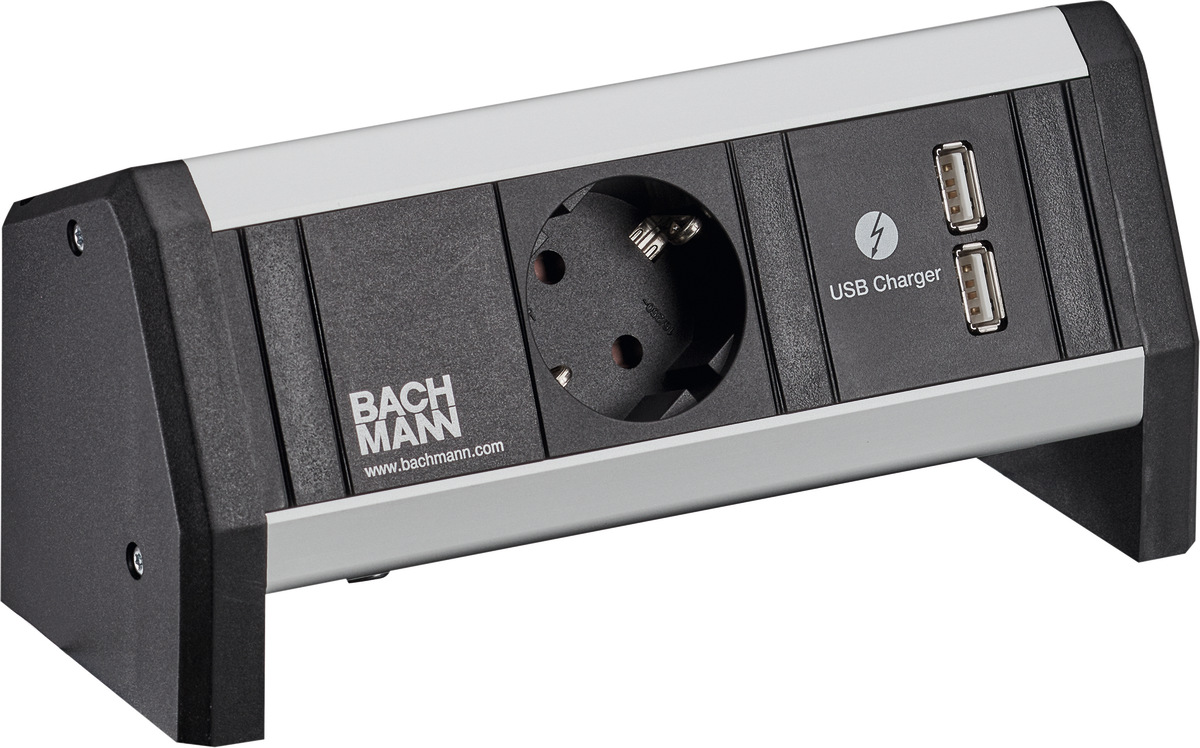

902.0382

35°

A/A 15W

197 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.024

45°

326 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.0184

45°

A/A 15W

326 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.1017

45°

283 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.0853

45°

C 60W

326 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.166

45°

A/A 15W

283 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

339.1018

45°

231 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

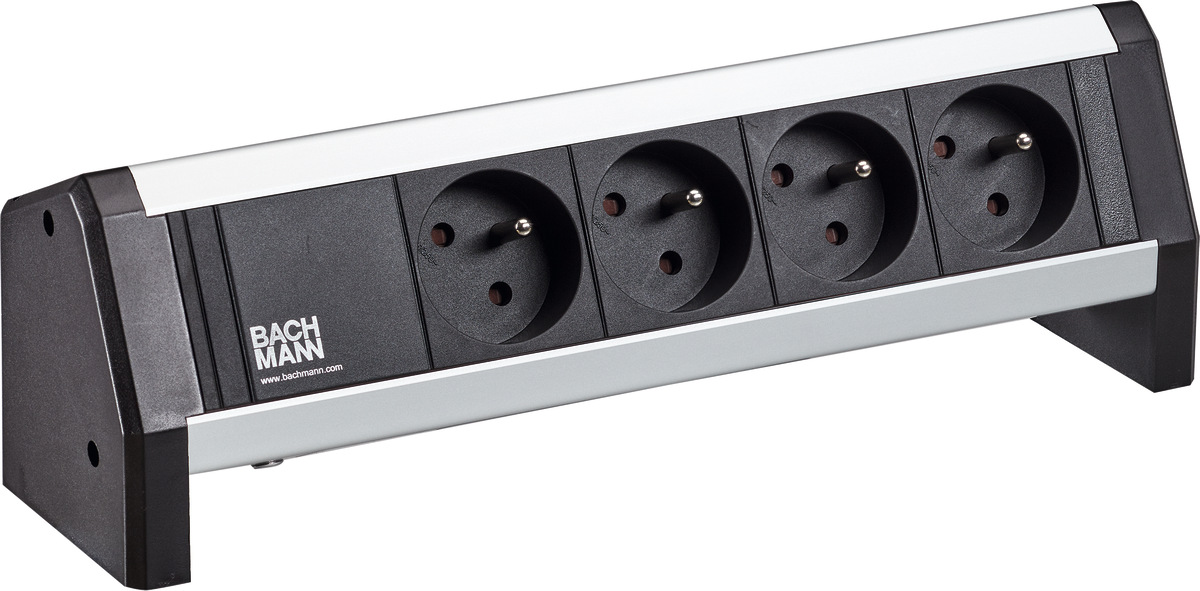

902.1076

35°

271 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

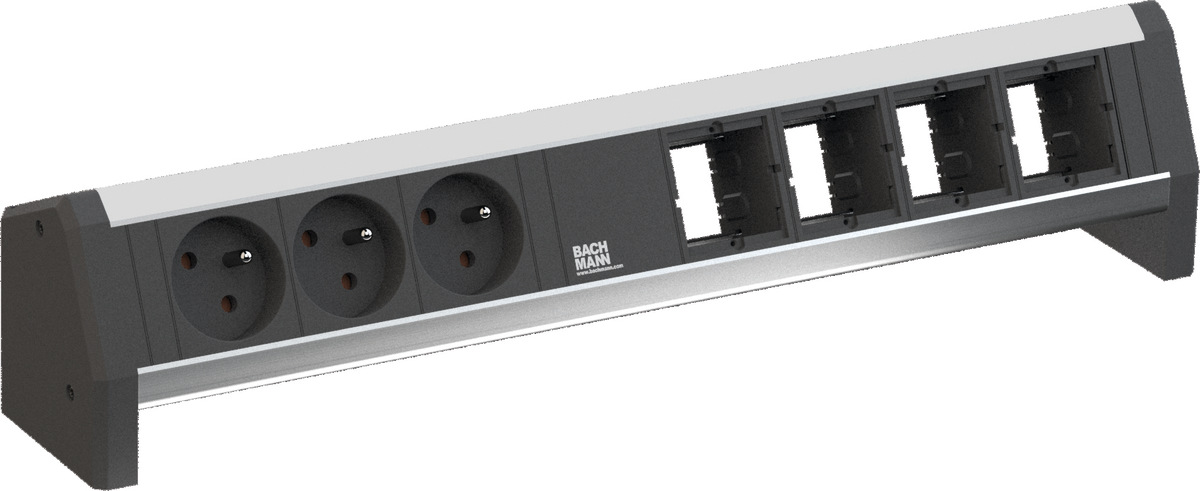

902.007

35°

409 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.006

35°

366 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.005

35°

365 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.004

35°

281 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

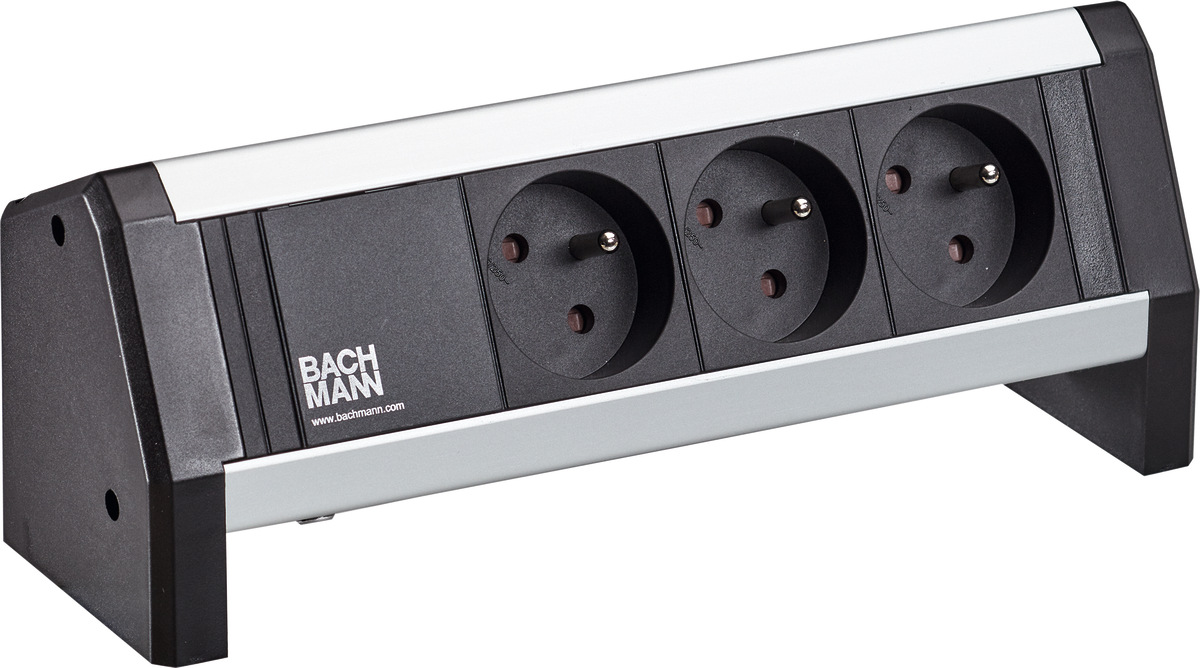

902.1313

35°

229 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.0562

35°

A/A 15W

324 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.0874

35°

A&C 22W

292 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.0876

35°

C 60W

324 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

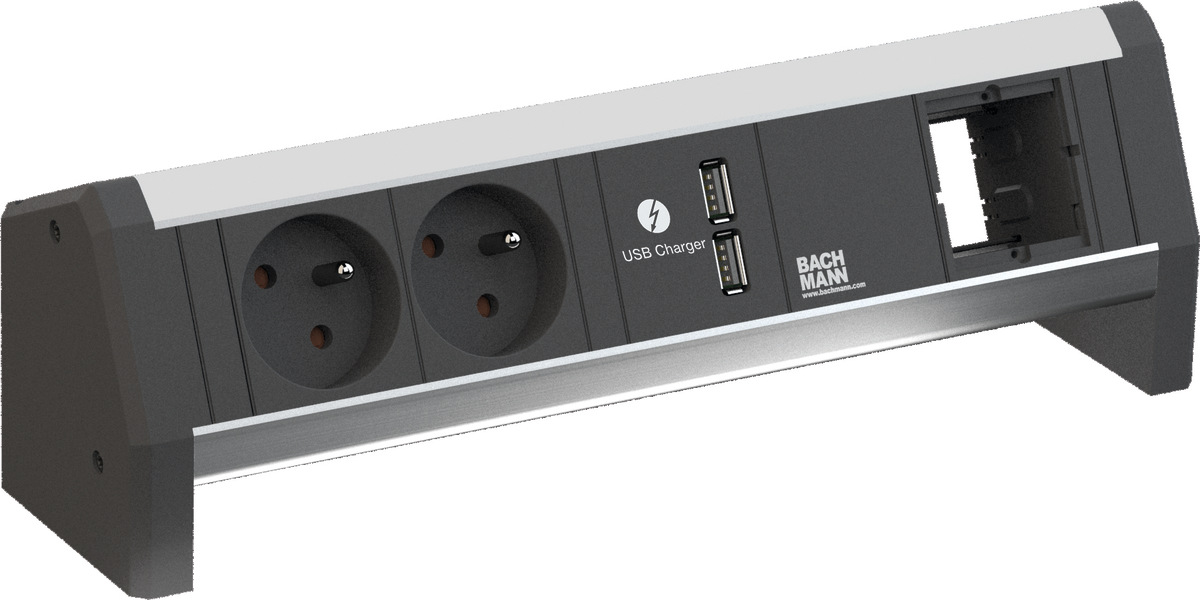

902.0185

35°

A/A 15W

281 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

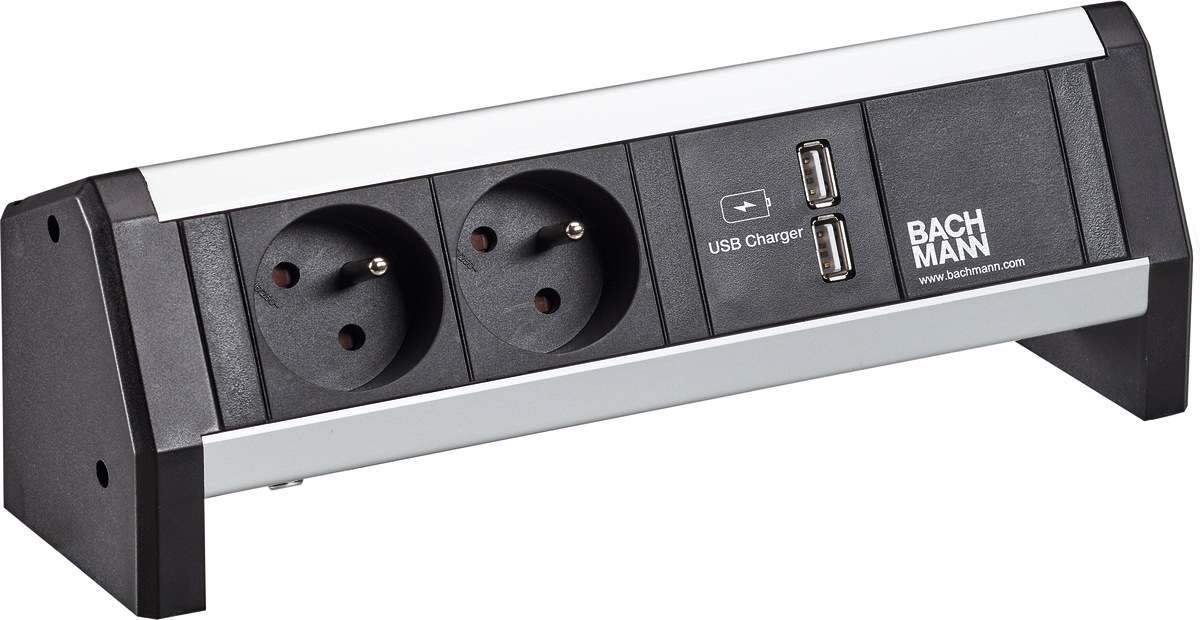

902.068

35°

A/A 15W

239 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.1309

35°

A/A 15W

189 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

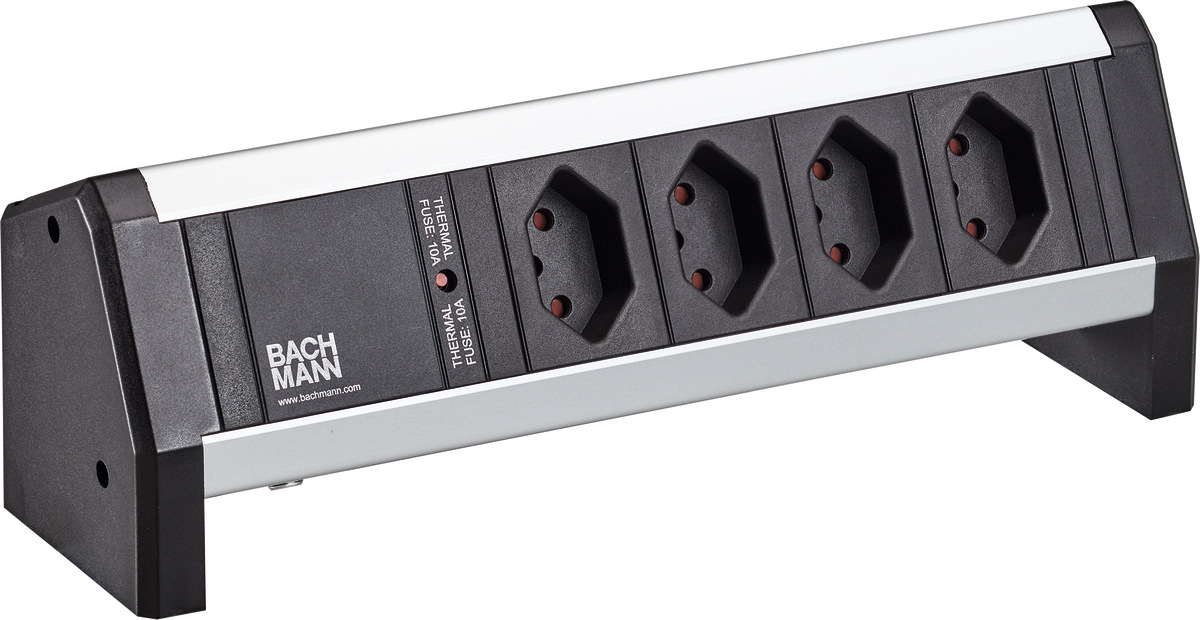

339.110

4 (T13)

0°

242 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

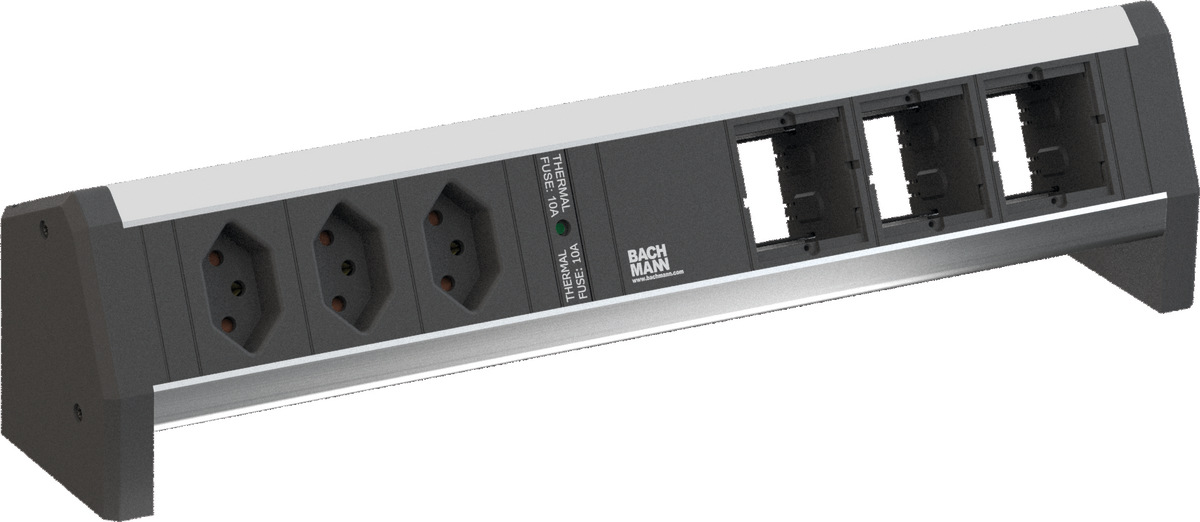

902.010

3 (T13)

0°

344 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

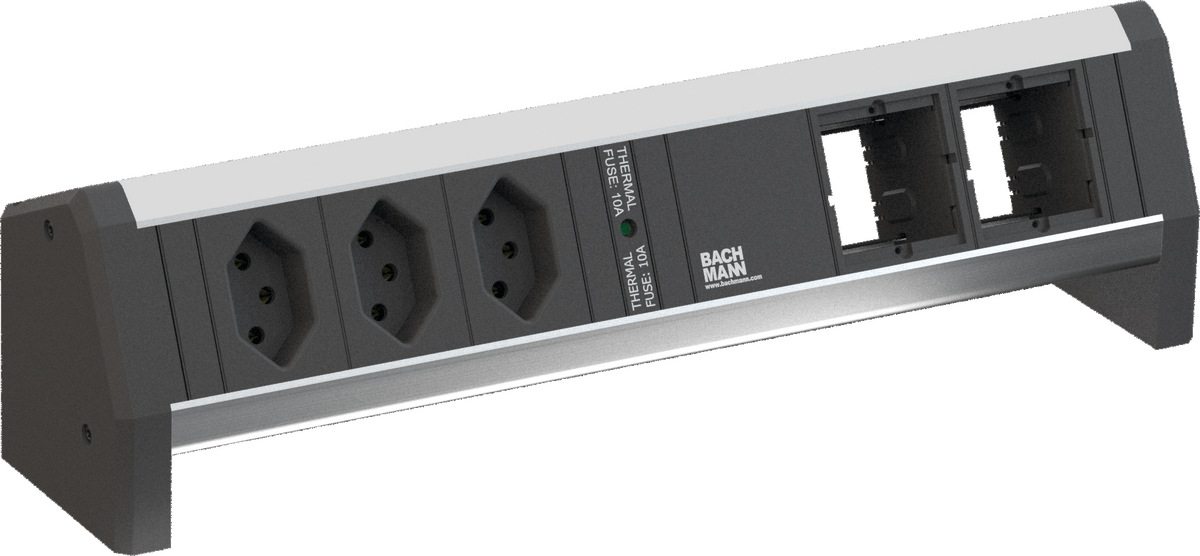

902.009

3 (T13)

0°

301 x 74 x 93 mm

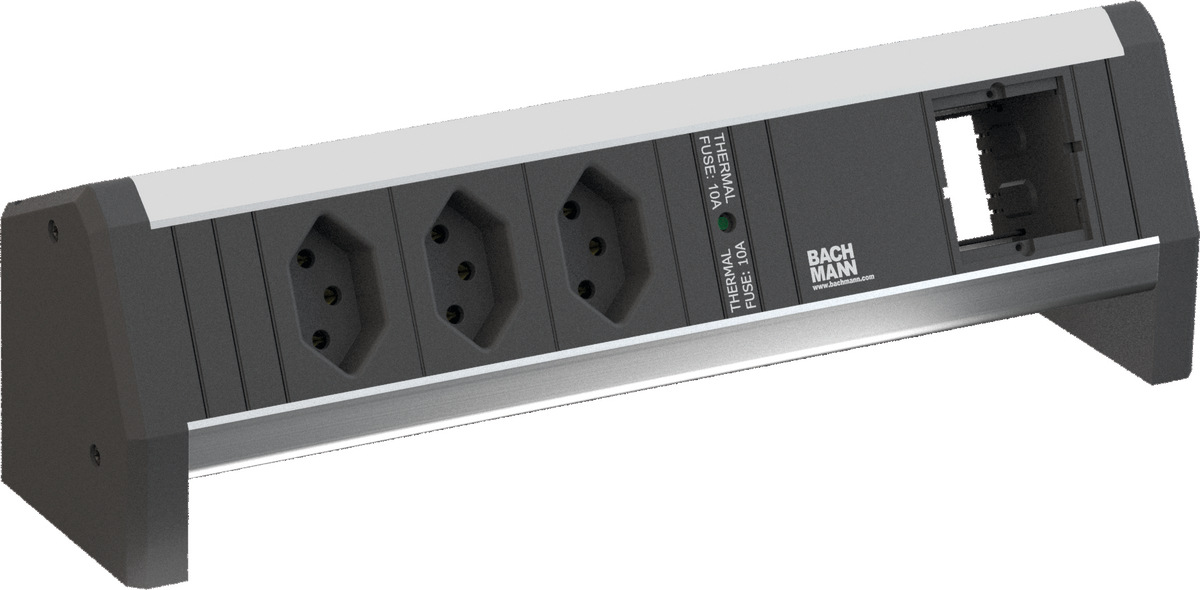

Entrada de corriente: GST18 | Salida de corriente: GST18

902.008

3 (T13)

0°

258 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

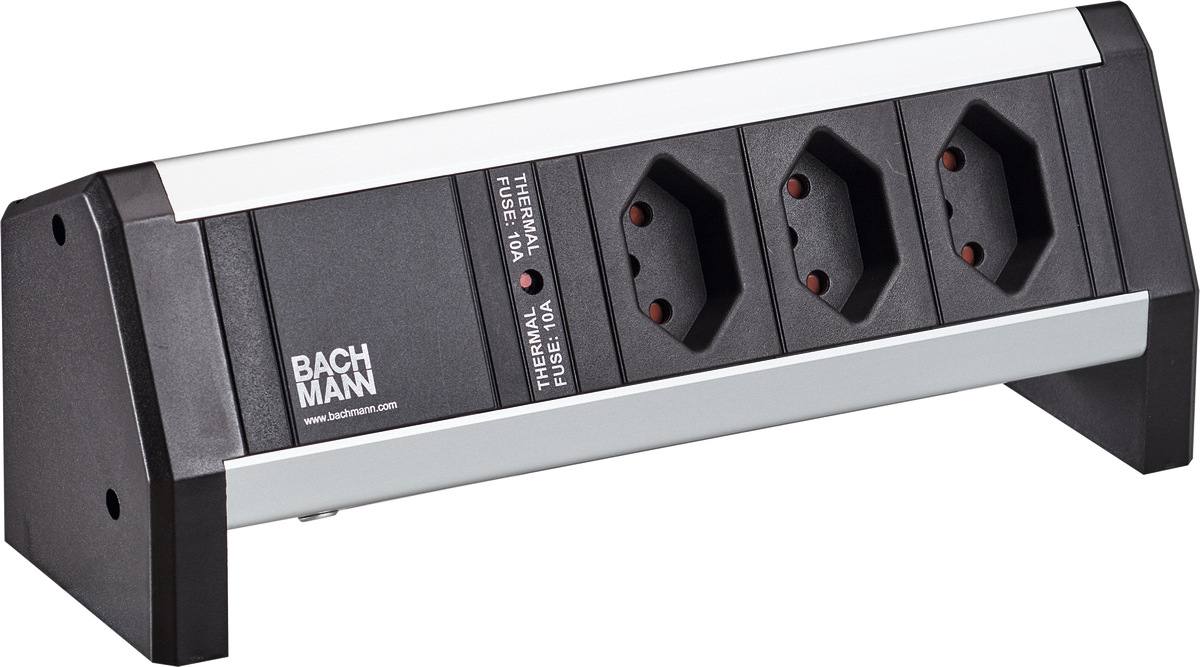

902.1804

3 (T13)

0°

229 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.0161

2 (T13)

90°

A/A 15W

324 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.0824

2 (T13)

90°

A&C 22W

322 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.0825

2 (T13)

90°

C 30W

322 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.0826

2 (T13)

90°

C 60W

322 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

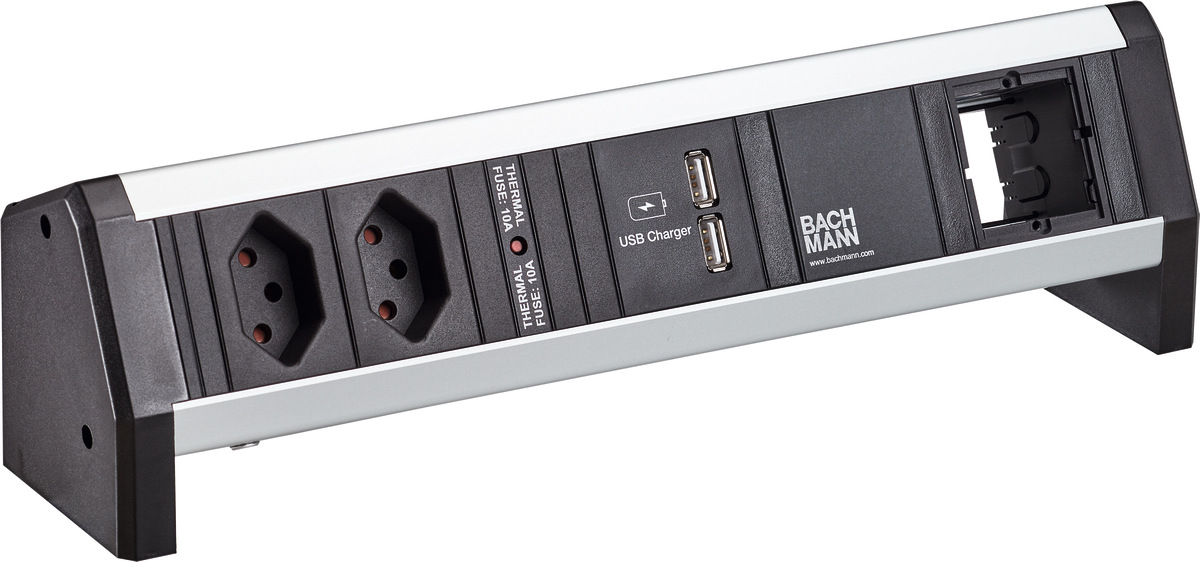

902.0578

2 (T13)

90°

A/A 15W

301 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.0821

2 (T13)

0°

A&C 22W

255 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.0822

2 (T13)

90°

C 30W

255 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

902.0823

2 (T13)

90°

C 60W

302 x 74 x 93 mm

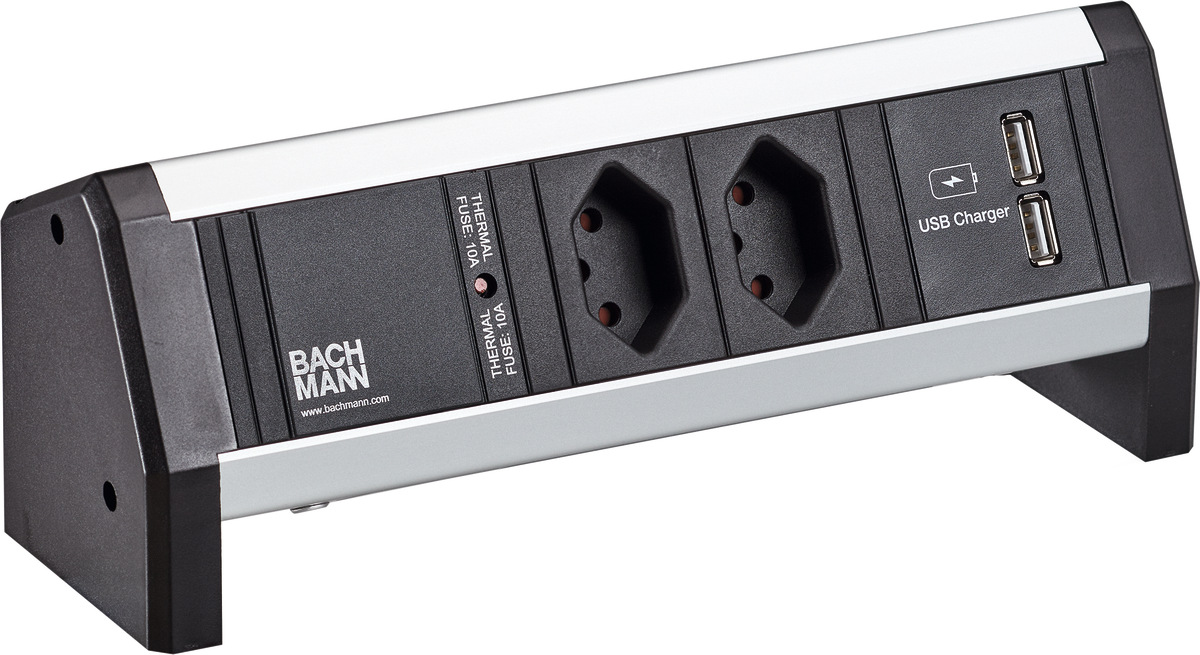

Entrada de corriente: GST18 | Salida de corriente: GST18

902.1992

2 (T13)

0°

A/A 15W

239 x 74 x 93 mm

Entrada de corriente: GST18 | Salida de corriente: GST18

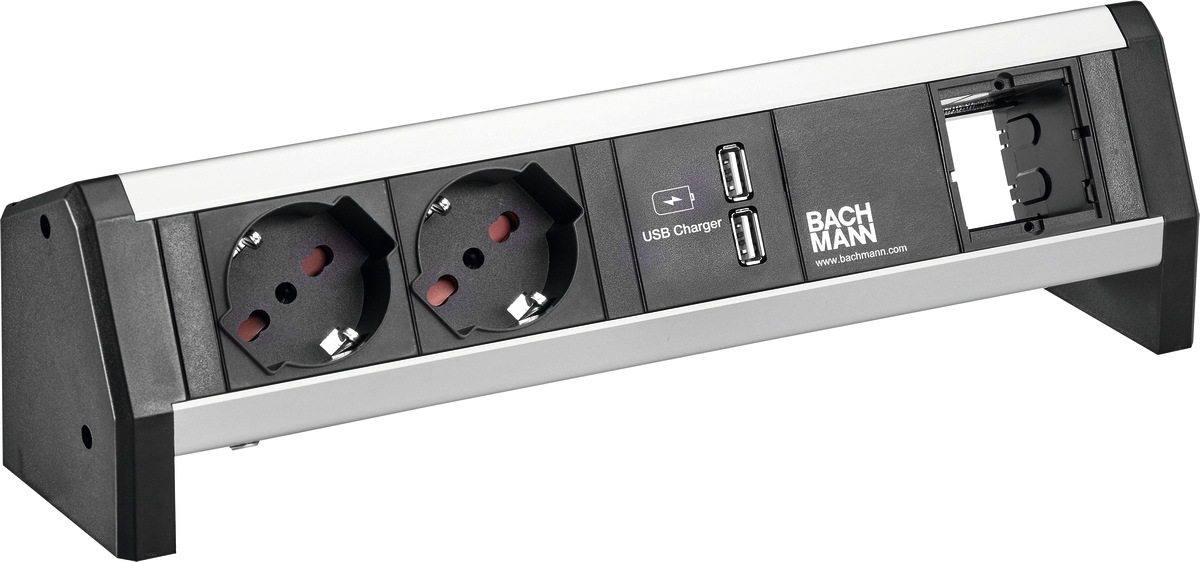

902.0179

35°

A/A 15W

293 x 74 x 93 mm

Unidades de toma de corriente DESK 1, con cable

Perfil de aluminio oxidado electrolíticamente

Entrada de corriente: 1,0 m con GST18

902.0096

35°

324 x 74 x 93 mm

Entrada de corriente: 1,0 m con GST18

902.054

35°

281 x 74 x 93 mm

Entrada de corriente: 1,0 m con GST18

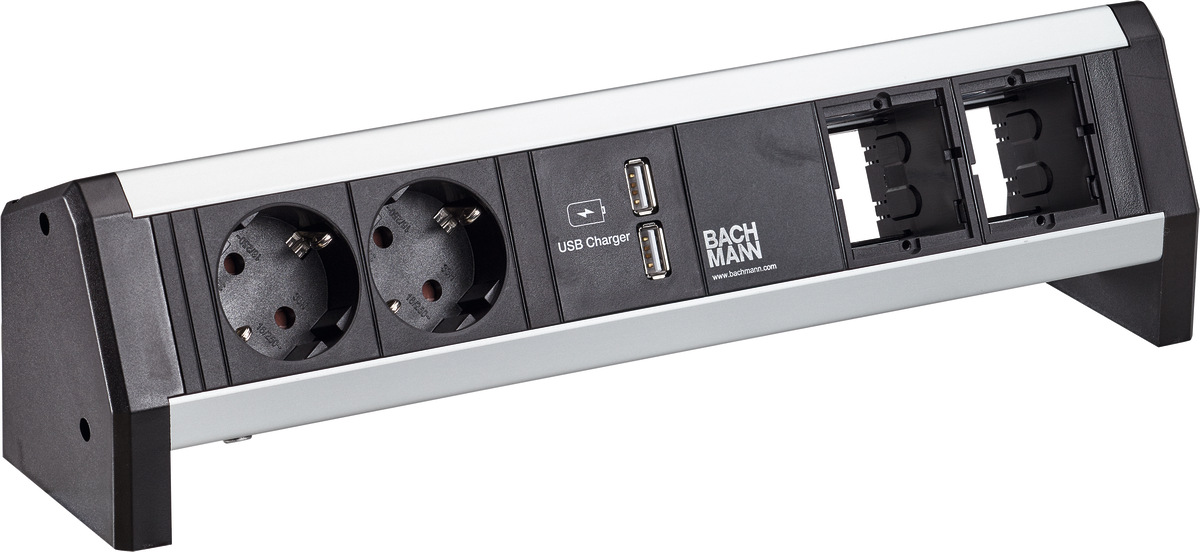

902.0245

35°

A/A 15W

324 x 74 x 93 mm

Entrada de corriente: 1,0 m con GST18

902.0243

35°

A/A 15W

281 x 74 x 93 mm

Entrada de corriente: 1,0 m con GST18

902.0260

45°

A/A 15W

326 x 74 x 93 mm

Entrada de corriente: 1,0 m con GST18

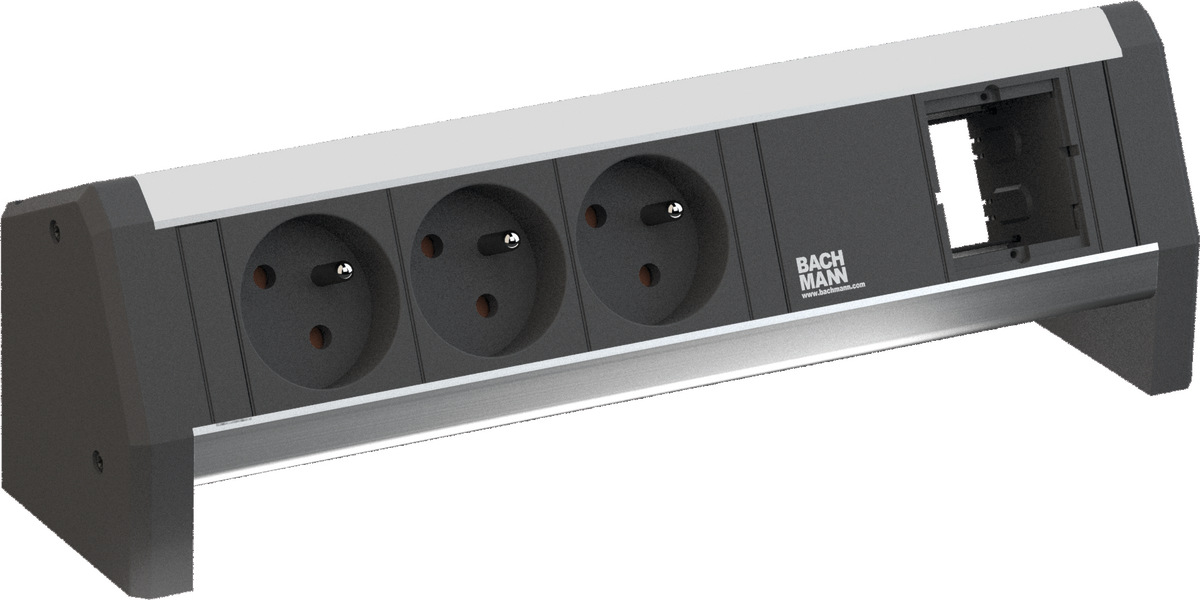

902.0234

35°

281 x 74 x 93 mm

Entrada de corriente: 1,0 m con GST18

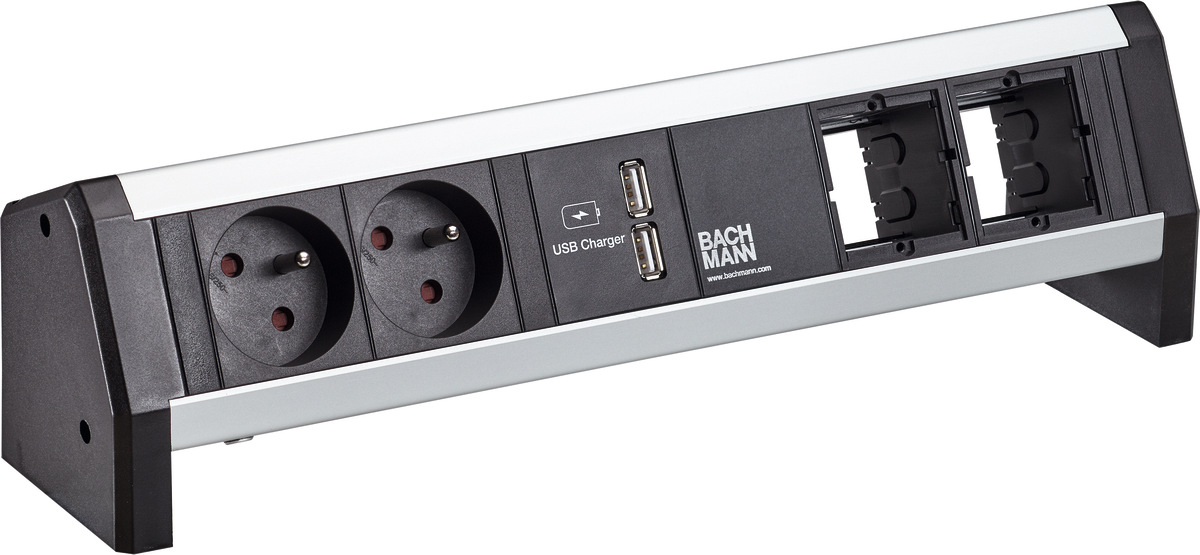

902.0142

35°

A/A 15W

324 x 74 x 93 mm

Entrada de corriente: 1,0 m con GST18

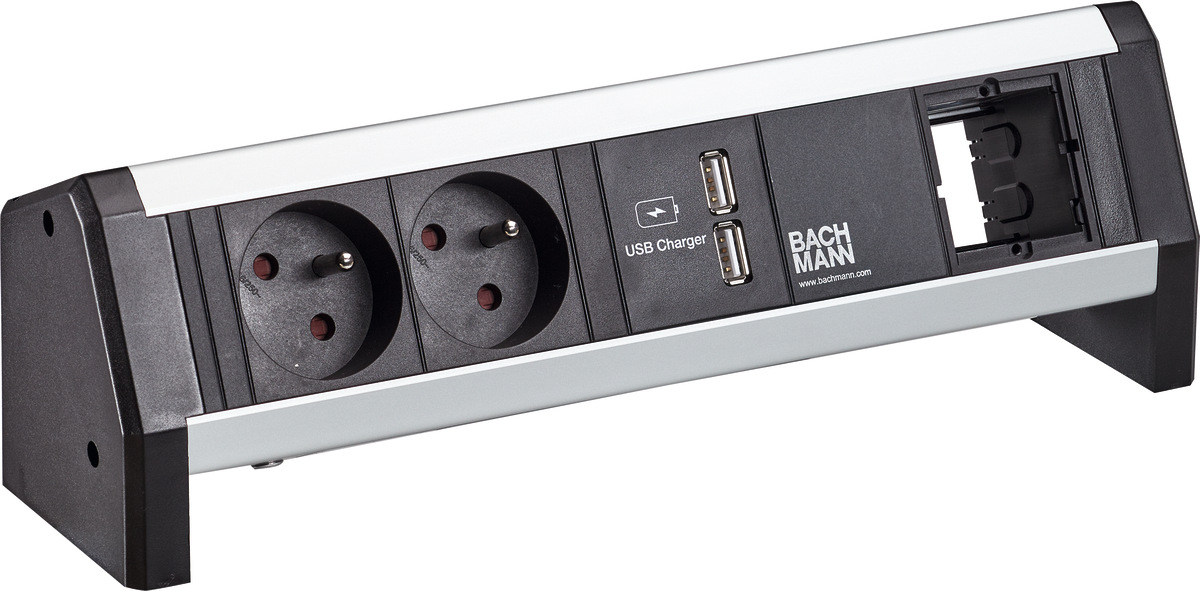

902.0168

35°

A/A 15W

281 x 74 x 93 mm

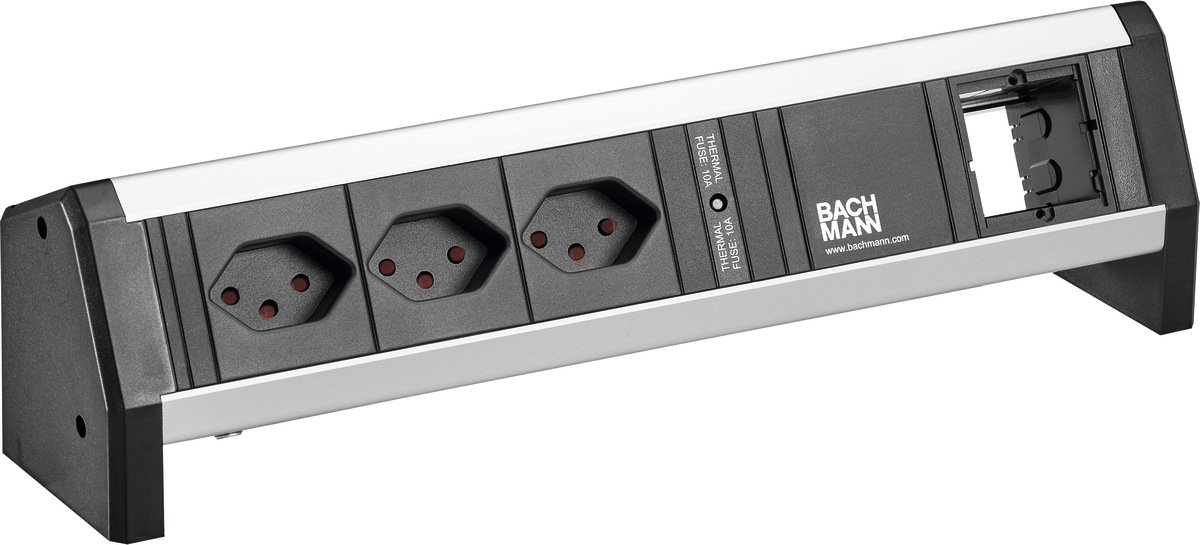

Entrada de corriente: 1,0 m con GST18

902.0220

3 (T13)

90°

317 x 74 x 93 mm

Entrada de corriente: 1,0 m con GST18

902.0218

2 (T13)

90°

A/A 15W

314 x 74 x 93 mm

Entrada de corriente: 3,0 m | Con clavija acodada | Incl. ángulo de soporte estándar y tornillos

339.1000

35°

268 x 74 x 93 mm

Entrada de corriente: 3,0 m | Con clavija acodada | Incl. ángulo de soporte estándar y tornillos

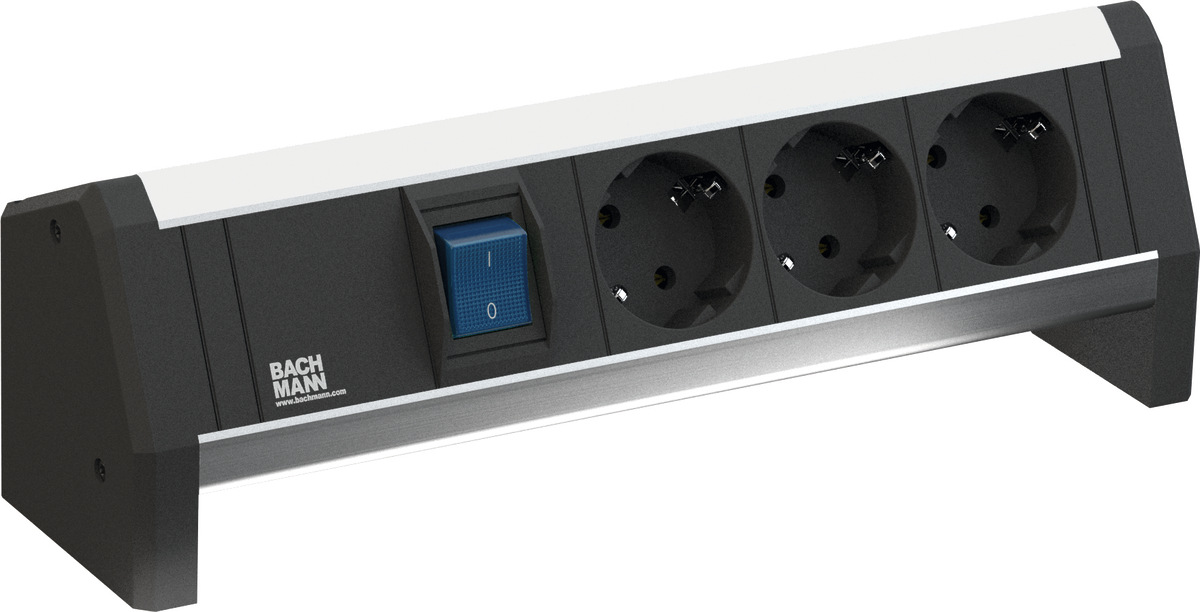

339.1001

35°

268 x 74 x 93 mm

Unidades de toma de corriente DESK 1, equipadas

Perfil de aluminio oxidado electrolíticamente

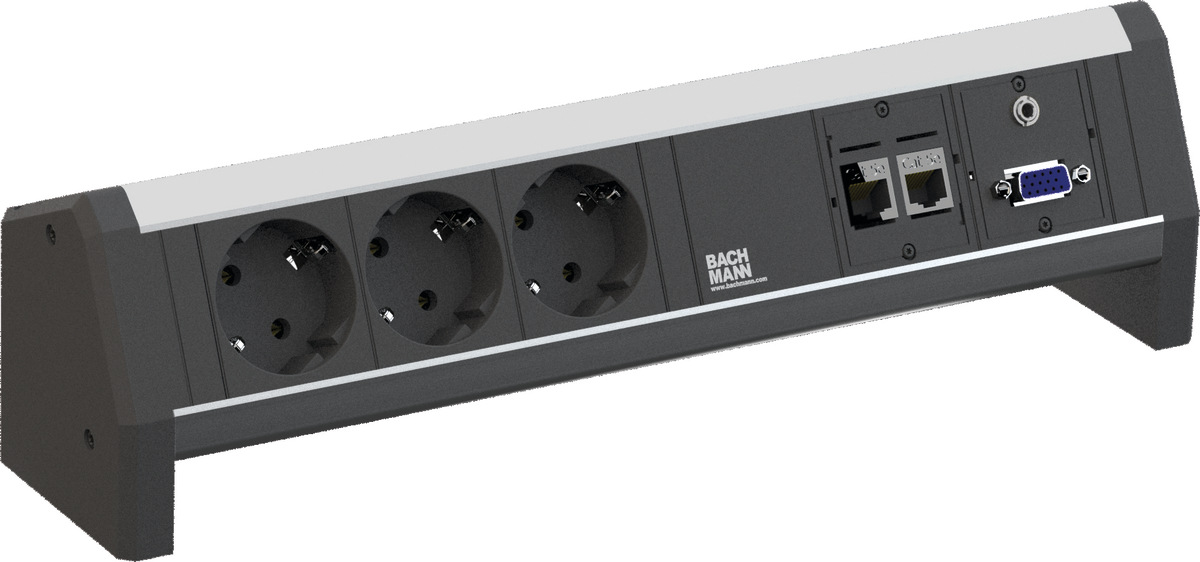

Entrada de corriente: conector macho GST18i3 | Salida de corriente: conector hembra GST18i3 | Incl. ángulo de soporte estándar y tornillos

339.1005

35°

2 x CAT6A RJ45, lado frontal: Conector hembra/lado posterior: Conector hembra
1 x VGA 15 polos + minijack 3,5 mm

296 x 74 x 93 mm

Entrada de corriente: conector macho GST18i3 | Salida de corriente: conector hembra GST18i3 | Incl. ángulo de soporte estándar y tornillos

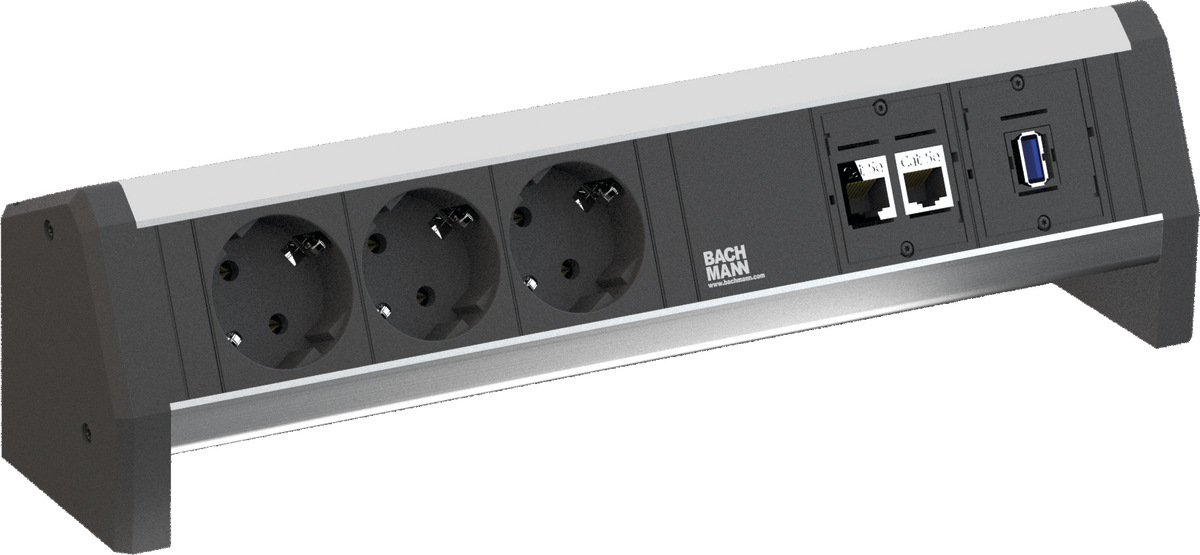

339.1006

35°

2 x CAT6A RJ45, lado frontal: Conector hembra/lado posterior: Conector hembra
1 x conector hembra USB A/A

325 x 74 x 93 mm

Entrada de corriente: conector macho GST18i3 | Salida de corriente: conector hembra GST18i3 | Incl. ángulo de soporte estándar y tornillos

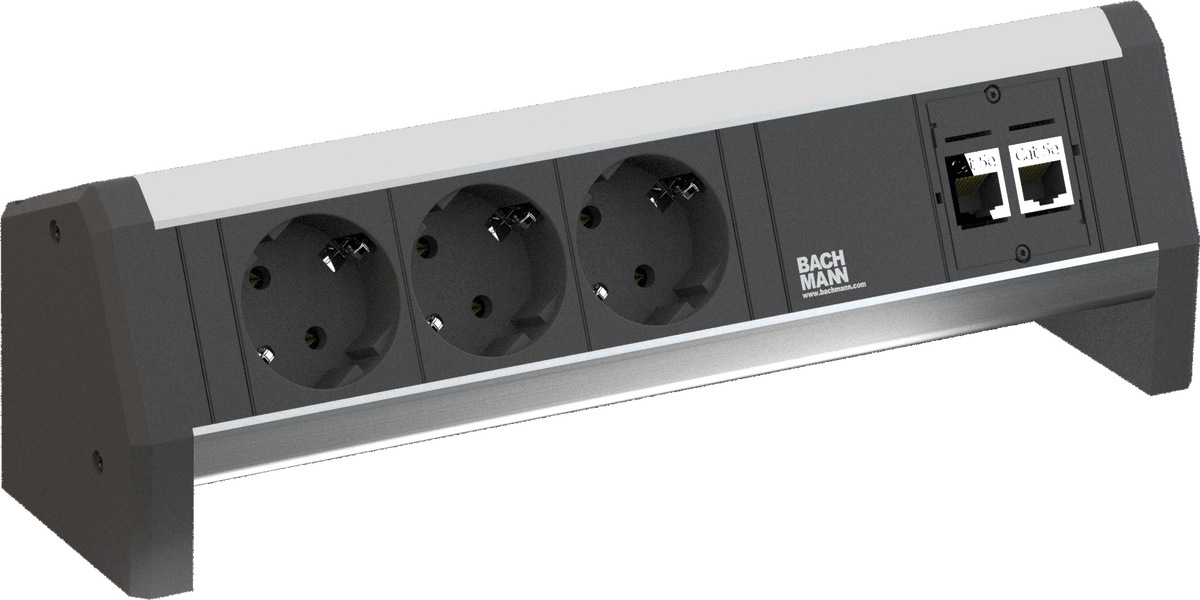

339.1004

35°

2 x CAT6A RJ45, lado frontal: Conector hembra/lado posterior: Conector hembra

284 x 74 x 93 mm

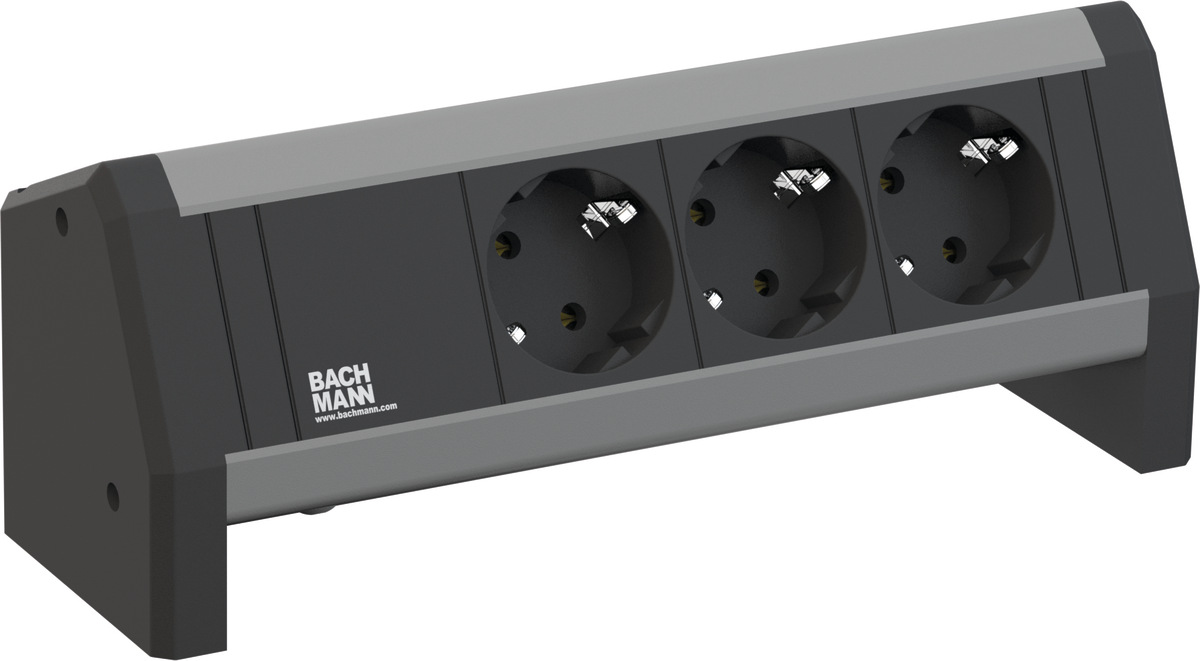

Entrada de corriente: conector macho GST18i3 | Salida de corriente: conector hembra GST18i3 | Incl. ángulo de soporte estándar y tornillos

339.1002

35°

229 x 74 x 93 mm

Accesorios

Placa de soporte

930.182

Placa de soporte
Plástico negro
Contenido: 2 x placas de soporte, 2 x tornillos, 2 x tesa Powerstrip®

Tornillo para tableros de aglomerado para tapas finales DESK para un grosor del tablero de 15 mm

930.183

Contenido: 2 × tornillos de 5 × 90 mm, 2 × manguitos roscados de latón

Ángulo de soporte, estrecho para un grosor del tablero de hasta 50 mm

918.001

Acero inoxidable, grosor del material 3 mm
Contenido: 2 ángulos de soporte de acero inoxidable, 2 tornillos Inbus M5 x 45 mm

Ángulo de soporte estándar

930.120

Aluminio oxidado electrolíticamente, grosor del material aprox. 9 mm
Contenido: 2 x estribos de sujeción perfil de aluminio oxidado electrolíticamente, 2 x tornillos Inbus M5 x 60 mm
Con DESK 2 / DESK 2 ALU BLACK apropiado para grosores de tablero de 25 a 50 mm
Con DESK 1 apropiado para grosores de tablero hasta 50 mm

Ángulo de soporte, largo para tableros de hasta 80 mm de grosor

930.180

Escuadra de fijación larga 50 – 80 mm
Contenido: 2 x estribos de sujeción barnizados en negro similar a RAL9011, 2 x tornillos Inbus M5 x 45 mm, 2 x tornillos Inbus M5 x 60 mm

Descargas


DESK (447.7 kB)

Instrucciones de montaje
