Modules Custom

Aussi divers et variés que vos exigences

Options d’équipement individuelles
Compatibilité à long terme grâce aux modules interchangeables
Installation facile et flexible

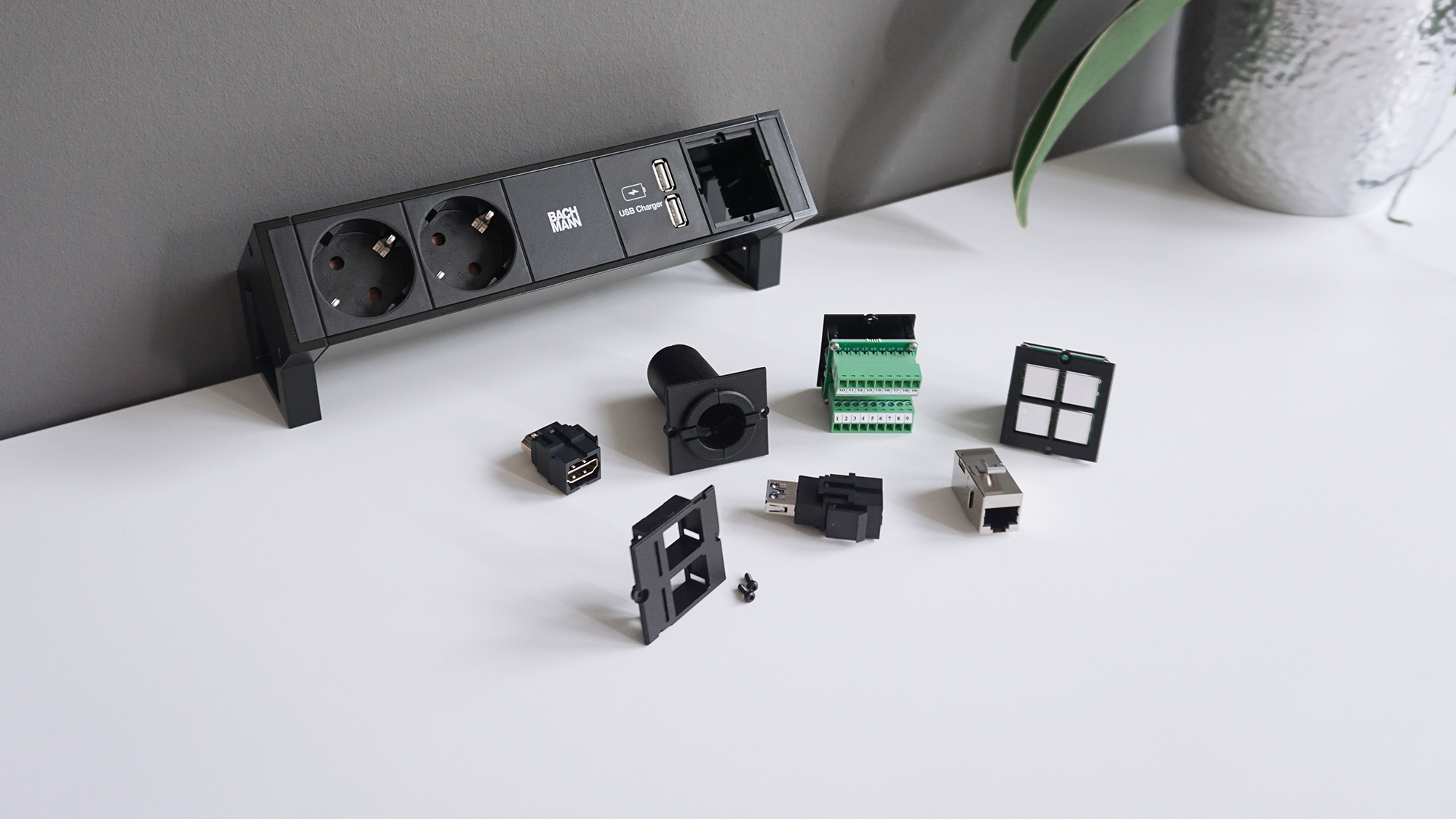

Les modules Custom sont des composants essentiels pour les connexions vidéo, audio et réseau. Ils permettent une installation simple et flexible. Les modules facilement interchangeables vous permettent de satisfaire rapidement et simplement toutes les exigences individuelles en ce qui concerne les connexions de données, vidéo et audio, que ce soit dans des bureaux ou dans des installations en rack ou encore des installations électriques.

BACHMANN propose désormais cette flexibilité également pour les installations en panneau 19". Les modules Custom uniformes permettent une configuration optimale pour chaque exigence posée à la technologie multimédia et aux connexions réseau. Les raccordements fiche femelle/fiche femelle ou avec raccords vissés garantissent ici aussi une installation des plus simples.

Les modules Custom BACHMANN sont également un complément idéal dans le domaine des installations électriques. Quelques composants suffisent pour rendre les modules Custom compatibles avec les gammes de commutateurs standard de fabricants renommés. La facilité de montage et de démontage permet d’adapter rapidement toutes les installations aux exigences modifiées ou aux derniers développements techniques.

Modules Custom

Keystones fiche femelle / fiche femelle

CAT6A Connecteur fiche femelle / fiche femelle

940.083

Face avant : RJ45 (fixation Keystone)
Face arrière : RJ45 (fixation Keystone)
Blindé

CAT6 Classe EA 90° connecteur fiche femelle/fiche femelle

918.032

Sortie latérale 90°, compatible uniquement avec blocs multiprises à sortie latérale 90°
Type : METZ CONNECT (E-DAT) | Face avant : RJ45 (fixation Keystone)
Face arrière : RJ45 (suspension E-DAT) | Blindé

CAT6 Connecteur fiche femelle / fiche femelle

940.112

Face avant : RJ45 (fixation Keystone)
Face arrière : RJ45 (fixation Keystone)
Non blindé

Connecteur CAT6 Classe EA fiche femelle/fiche femelle

940.044

Pour Ethernet 10 Gbits
Type : METZ CONNECT E-DAT
Face avant : RJ45 (fixation pour module Keystone)
Face arrière : RJ45 (suspension E-DAT)
Blindé

ISDN RJ12 fiche femelle / fiche femelle

940.085

Face avant : RJ12 (fixation Keystone)
Face arrière : RJ12 (fixation Keystone)
Non blindé

Keystones fiche femelle / câble d’alimentation

CAT6A 10GB Câble de raccordement fiche mâle/fiche femelle 3,0 m

918.033

Face avant : fiche femelle RJ45 CAT6A TKM 10GB
Câble noir avec fiche mâle RJ45
Blindé

CAT6A 10GB Câble de raccordement fiche mâle/fiche femelle 5,0 m

918.034

Face avant : fiche femelle RJ45 CAT6A TKM 10GB
Câble noir avec fiche mâle RJ45
Blindé

CAT6A 10GB fiche femelle TKM

918.035

Douille de jonction CAT6A TKM 10GB
Pour raccordement autonome
Sans câble (adapté au raccordement sans outil du câble de données)
Blindé

Keystones pour technologie multimédia

1 x HDMI 2.0

918.0411

1 x HDMI 2.0

918.041

1 x mini-DisplayPort

917.214

Face avant : fiche femelle mini-DisplayPort
Face arrière : fiche mâle DisplayPort avec câble d’env. 0,5 m
Env. 85 mm de profondeur de montage requise
noir

1 x mini-jack 3,5 mm

917.157

Face avant : port mini-jack 3,5 mm stéréo
Face arrière : port mini-jack 3,5 mm stéréo avec câble d’env. 0,2 m
Env. 65 mm de profondeur de montage requise
noir

Modules Keystone USB 3.0

Env. 85 mm de profondeur de montage requise
Noir

917.12011

USB 3.0 A / A (équipement permanent) | Face avant : port USB A | Face arrière : port USB A | blanc

917.120

USB 3.0 A / A (équipement permanent)
Face avant : port USB A
Face arrière : port USB A

917.401

USB 3.0 B / A
Face avant : port USB B
Face arrière : port USB A

917.400

USB 3.0 A / B USB
Face avant : port USB A
Face arrière : port USB B

Module Keystone USB 3.1 type C

Noir
Env. 50 mm de profondeur de montage requise

917.1212

USB 3.1. Type C PD 60W
Face avant : port USB C
Face arrière : fiche mâle USB C avec câble d’env. 0,5 m

917.121

USB 3.1 type C PD 36W
Face avant : port USB C
Face arrière : fiche mâle USB C avec câble d’env. 0,5 m

Keystones LWL

Fixation Keystone

918.045

Connecteur TOSLINK fibre optique audio

918.071

Connecteur duplex LWL - LC

918.073

Connecteur duplex LWL-ST

918.072

Connecteur LWL-SC

Module Custom VGA, jack, HDMI

917.226

Module Custom équipé de : faisceaux de câbles env. 0,2 m fiche femelle-fiche femelle pour VGA
Audio (jack 3,5 mm stéréo)
HDMI (clip Keystone)
Env. 110 mm de profondeur de montage requise

Module Custom 1 x VGA + mini-jack

917.058

Sortie latérale 90°, compatible uniquement avec blocs multiprises à sortie latérale 90° I Face avant : fiche femelle VGA et mini-jack 3,5 mm stéréo I Face arrière : fiche femelle VGA et mini-jack 3,5 mm stéréo avec 1 câble d’env. 0,2 m I Env. 40 mm de profondeur de montage requise I Noir

917.045

Face avant : fiche femelle VGA et mini-jack 3,5 mm stéréo
Face arrière : fiche femelle VGA et mini-jack 3,5 mm stéréo avec 1 câble d’env. 0,1 m
Env. 70 mm de profondeur de montage requise
noir

917.150

Face avant : fiche femelle VGA et mini-jack 3,5 mm stéréo
Face arrière : fiche femelle VGA et mini-jack 3,5 mm stéréo avec 1 câble d’env. 0,2 m chacun
Env. 50 mm de profondeur de montage requise
noir

Module Custom 1 x VGA + mini-jack et bouton

917.134

Face avant : fiche femelle VGA et mini-jack 3,5 mm stéréo + bouton éclairé en bleu
Face arrière : fiche femelle VGA et mini-jack 3,5 mm stéréo avec 1 câble d’env. 0,1 m + fiche femelle RJ12 pour le bouton
Env. 70 mm de profondeur de montage requise
noir

Module Custom 1 x VGA

917.011

Face avant : fiche femelle VGA
Face arrière : fiche femelle VGA
Env. 70 mm de profondeur de montage requise
noir

Module Custom 1 x DVI-I

917.078

Face avant : fiche femelle DVI-I
Face arrière : fiche femelle DVI-I avec un câble d’environ 0,2 m
Env. 75 mm de profondeur de montage requise
noir

Module Custom 1 x HDMI

917.143

Noir
Face avant : port HDMI
Face arrière : raccord vissé 2 x 9 pôles (HDMI)
Env. 40 mm de profondeur de montage requise

917.146

Sortie latérale 90°, compatible uniquement avec blocs multiprises à sortie latérale 90° I Noir I Face avant : port HDMI I Face arrière : port HDMI I Env. 35 mm de profondeur de montage requise

Module Custom 1 x HDMI + mini-jack

917.189

Sortie latérale 90°, compatible uniquement avec blocs multiprises à sortie latérale 90° I Face avant : port HDMI et mini-jack 3,5 mm stéréo
Face arrière : port HDMI et mini-jack 3,5 mm stéréo avec 1 câble d’env. 0,2 m
Env. 65 mm de profondeur de montage requise
noir

Module Custom 1 x DisplayPort

917.145

Face avant : fiche femelle DisplayPort
Face arrière : fiche femelle DisplayPort, sans câble
Env. 70 mm de profondeur de montage requise
noir

Module Custom 1 x Cinch vidéo + 2 x Cinch audio stéréo

917.026

Noir
Face avant : fiche femelle Cinch vidéo (jaune) + 2 x Cinch audio stéréo (rouge + blanc)
Face arrière : fiche femelle Cinch vidéo + 2 x fiches femelles Cinch audio stéréo sans câble

Module Custom 1 x Cinch vidéo RGB

917.090

Face avant : fiche femelle Cinch vidéo RVB (rouge / vert / bleu)
Face arrière : fiche femelle Cinch vidéo RVB (rouge / vert / bleu)
Env. 65 mm de profondeur de montage requise
noir

Module Custom 1 x SAT / TV / radio

917.030

Face avant : connecteur F (SAT) et 2 x COAX (TV + radio)
Face arrière : connecteur F (SAT) et 2 x COAX (TV + radio)
Env. 50 mm de profondeur de montage requise
noir

Module Custom 1 x TV / radio

917.117

Face avant : 2 x COAX (TV + radio)
Face arrière : 2 x COAX (TV + radio)
Env. 50 mm de profondeur de montage requise
noir

Module Custom 1 x Cinch audio stéréo

Face avant : fiche femelle Cinch audio stéréo (rouge + blanc)

917.022

Noir
Face arrière : fiche femelle Cinch audio stéréo (rouge + blanc), sans câble
Env. 55 mm de profondeur de montage requise

Module Custom 1 x mini-jack 3,5 mm

Lado frontal: conector hembra minijack de audio estéreo de 3,5 mm

917.023

Noir
Face arrière : fiche femelle Cinch audio stéréo (rouge + blanc)
Env. 65 mm de profondeur de montage requise

917.091

Noir
Face arrière : raccord vissé 3 pôles (audio stéréo)
Env. 35 mm de profondeur de montage requise

Module Custom 1 x XLR microphone 3 pôles

917.024

Face avant : fiche femelle XLR microphone 3 pôles
Face arrière : fiche mâle XLR 3 pôles avec 1 câble d’env. 0,1 m
Env. 65 mm de profondeur de montage requise
noir

Module Custom 1 x fiche femelle XLR

Face avant : fiche femelle XLR
Face arrière : Raccord vissé
Env. 40 mm de profondeur de montage requise

917.096

3 pôles
noir

917.101

5 pôles
noir

Module Custom pour Rextron HDBaseT

Longueurs de câble 1 m

903.205

HDMI numérique
Module Custom HDMI, bouton
1 x HDMI fiche femelle / mâle
1 x bouton éclairé en bleu avec fiche mâle RJ11

903.204

VGA analogique
Module Custom VGA, mini-jack et bouton
1 x VGA 15 pôles fiche femelle / mâle
1 x mini-jack 3,5 mm fiche femelle / mâle
1 x bouton éclairé en bleu avec fiche mâle RJ11

903.206

DisplayPort numérique
Module Custom DisplayPort, bouton
1 x DisplayPort fiche femelle / mâle
1 x bouton éclairé en bleu avec fiche mâle RJ11
